先看官网描述
Gateways can also be used to model concurrency in a process. The most straightforward gateway to introduce concurrency in a process model, is the Parallel Gateway, which allows to fork into multiple paths of execution or join multiple incoming paths of execution.
翻译过来
网关还可以用于对流程中的并发性建模。在流程模型中引入并发性的最简单的网关是并行网关,它允许分叉到多个执行路径或连接多个传入的执行路径。
说白了就是流程有分支了, 就叫并行, 其实我觉得这个应该叫分支网关比较好, 不容易误导人, 举个例子

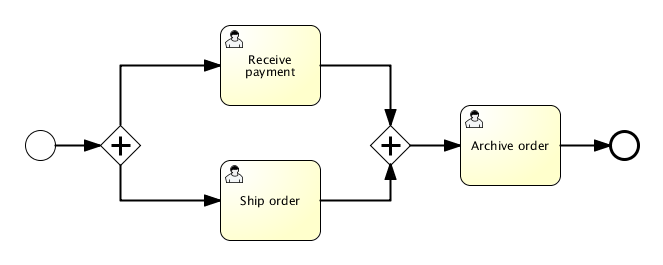

下面这个是官网上的图
大致意思就是: 启动订单流程 -> 分成两个分支(发货, 收款) -> 两个分支任务都完成了 -> 合并分支 -> 订单归档 -> 流程结束
下面来看一个例子

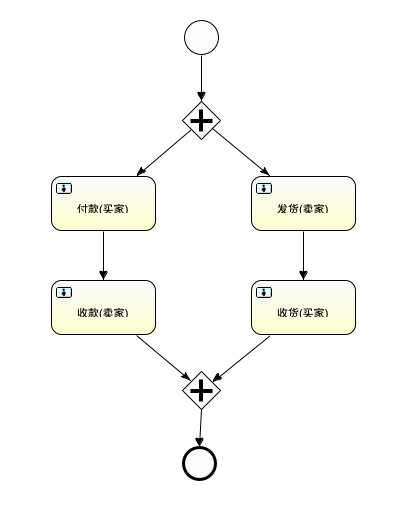

流程图
说明
代理人分别是
- 付款(买家) user
- 发货(卖家) seller
- 收货(买家) user
- 收款(卖家) seller
测试
启动流程
@Test
public void startProcess() {
ProcessInstance instance = runtimeService.startProcessInstanceByKey("TestParallelGateway");
System.out.println(instance.getId());
}

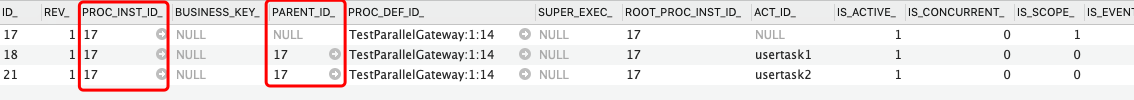

流程启动后, 数据库里执行实例有三条
可以看到流程实例ID都是一样的, 说明它们是一个流程的任务实例, 只不过下面两条实例有一个 PARENT_ID 就是第一个实例的id, 可以这样理解, 第一条实例就是网关的实例, 下面两条是两条分支的实例
查询任务
现在有两条线, 可以分别查询代理人为 user
和 seller
的任务, 它们各有一条任务
@Test
public void queryTask() {
List<Task> tasks = taskService.createTaskQuery().taskAssignee("seller")
// 分页查询
// .listPage(firstResult, maxResults)
// 排序
// .orderByTaskCreateTime().desc()
.list();
for (Task task : tasks) {
System.out.println("任务ID: " + task.getId());
System.out.println("代理人: " + task.getAssignee());
System.out.println("任务名: " + task.getName());
System.out.println("-------------------------------");
}
}
接原链文:https://atjiu.github.io/2019/04/25/activiti-parallel-gateway/
输出卖家的任务
任务ID: 26
代理人: seller
任务名: 发货(卖家)
-------------------------------
查询出任务id后就可以来处理任务了
处理任务
@Test
public void completeTask() {
String taskId = "26";
taskService.complete(taskId);
}
卖家处理id为26的任务后, 流程就走到下一条了, 也就是说现在买家有两条任务了, 再用买家的代理人名查一次任务,结果如下
任务ID: 23
代理人: user
任务名: 付款(买家)
-------------------------------
任务ID: 2502
代理人: user
任务名: 收货(买家)
-------------------------------
这时买家有两条任务, 这时候买家可以先付款,也可以先收货, 这都无所谓
- 如果买家先付款, 根据流程图走向下一步卖家就有一条任务, 就是收款
- 如果买家先收货, 那么卖家现在是没有任务的, 但买家就剩一个任务了(付款)
只有两条分支的任务都处理完了, 流程才会走到下一个并行网关结束流程
总结
用了这么个玩意, 代理人处理任务就可以有选择的去处理了, 比如传统的流程一般都是 付款(买) -> 收款(卖) -> 发货(卖) -> 收货(买)
加上并行网关后, 买家付款后, 卖家可以选择 收款
或者 发货
这对整个流程没有影响, 不管它选择先处理哪个任务, 流程还是没有结束
说不出来有什么好处, 也说不出来有啥不好的, 先记录一下, 以后业务用上了心里有个谱
