公司业务需要, 学习了一下Activiti, 做个系列博客来总结一下折腾的成果
Activiti能干啥?
它就是用来管理流程的, 处理业务流程的
举个例子, 在网上下单买东西, 订单的状态要有(下单, 发货, 付款, 收货, 评价) 等多个状态, 这里列的还是少的, 如果业务复杂些, 这种状态可能可以达到几十甚至上百个, 这时候如果还用代码去管理状态, 第一代码不好写, 总会出问题, 第二写代码的人很容易就弄错了, 代码的bug也就多了
Activiti就是通过在最开始时定义好一个流程, 大家开发使用中的业务流程都按这个来, 少了很多扯皮, 代码也好维护了
先抛出一个问题?
Q: 一个流程定义好了, 流程图也画好了, 那后面如果流程图有变动, 是重启部署一份, 还是Activiti会自动更新前一份版本的部署呢?
A: 在springboot项目里, 项目在启动的时候会重新部署一份, 后面的流程也就自然走更新后的部署实例了
定义流程图
idea里有两个插件可以画流程图, 不过都不好用, 还是建议在eclipse里画, 当然也可以下载 activiti 的war包部署在tomcat里, 启动服务, 在网页上画, 这种我没折腾过, 我就在eclipse里画了
安装插件
eclipse里安装activiti插件网上教程一堆, 这里不多说, 两种方式
- 在线安装, 链接是: http://www.activiti.org/designer/update
- 这种方法我昨天在配置环境的时候, 链接一直打不开, 不知道现在怎么样了, 如果在线的方法不行,可以尝试使用第二种方法
- 到 https://github.com/Activiti/Activiti-Designer/releases 里下载最新的 zip 包, 然后安装
创建一个bpmn文件
在eclipse里创建一个项目, 空项目即可, 在项目里找一个文件夹, 右键 -> New -> Other -> Activiti -> Activiti Diagram
输入一个名字就可以了
创建好之后界面长这个样
常用组件介绍

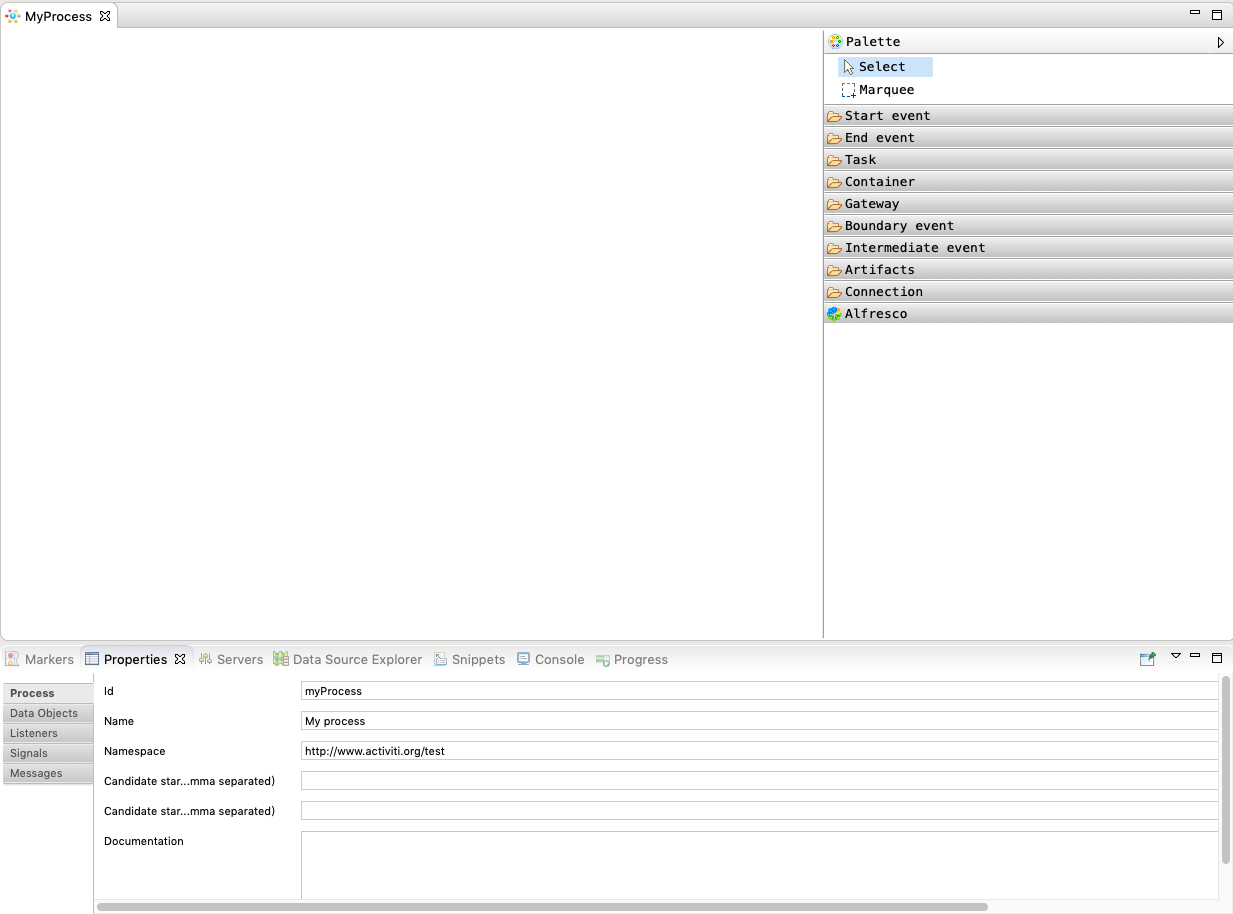

在界面右边可以看见有很多的东西
, 有事件
任务
容器
网关
等等, 常用的有以下几个
- Palette 连线的
- Start event 开启任务事件
- End event 任务结束事件
- Task 任务(用户任务, 接收任务)
- Gateway 网关(并行网关, 排它网关)
原链接文:https://atjiu.github.io/2019/04/24/activiti-env/
至于其它的我还没有了解到, 感觉有了这些就已经够用了, 后面业务复杂要是用到其它的功能,再来更新博客
在界面下面有一些属性的设置界面(这是针对流程图的设置)
常用的有

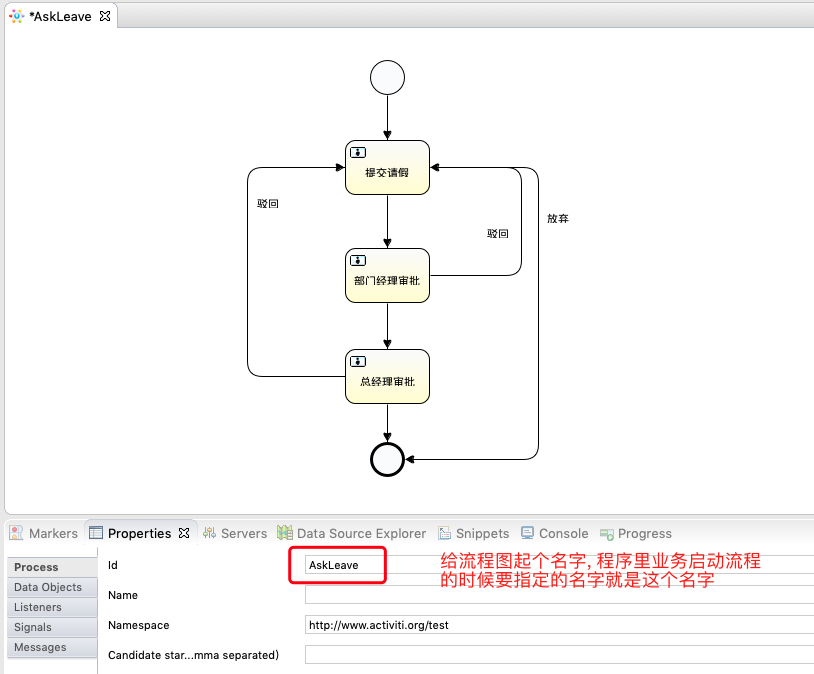

- Process 针对流程图的一些设置

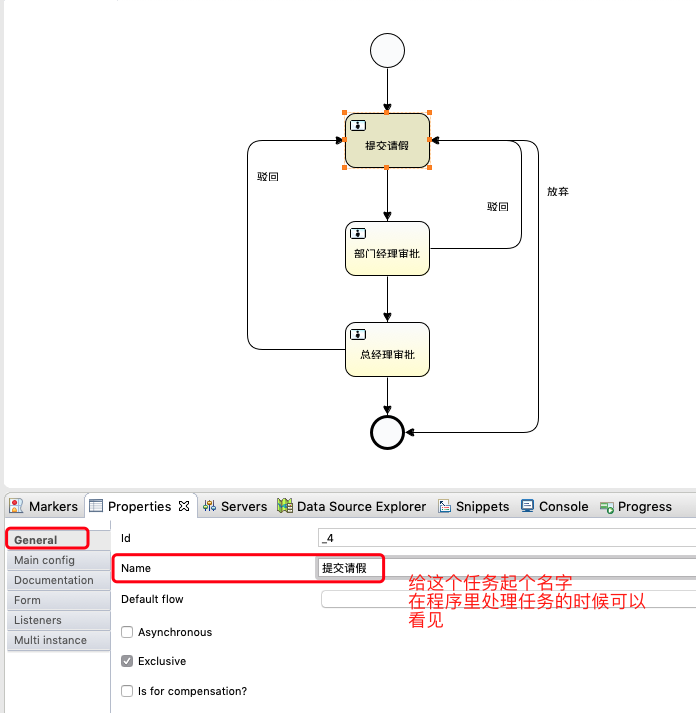

- General 针对任务的一些设置
- Listeners 给任务设置代理人的监听器

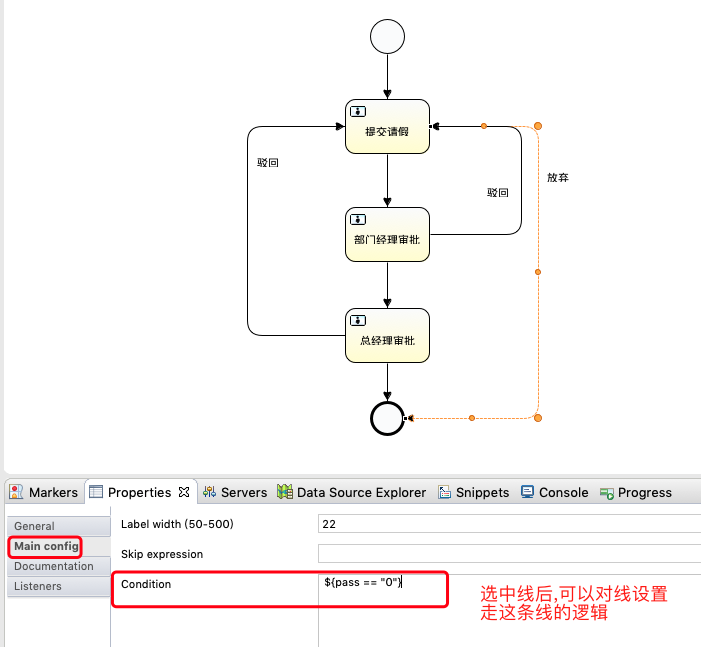

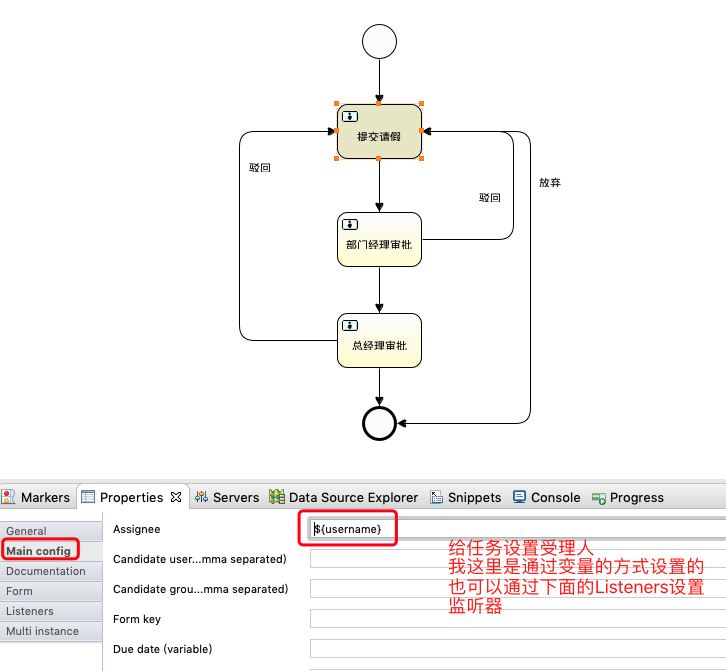

- Main config 在任务里主要是设置代理人的地方, 在连线上主要是设置条件判断的

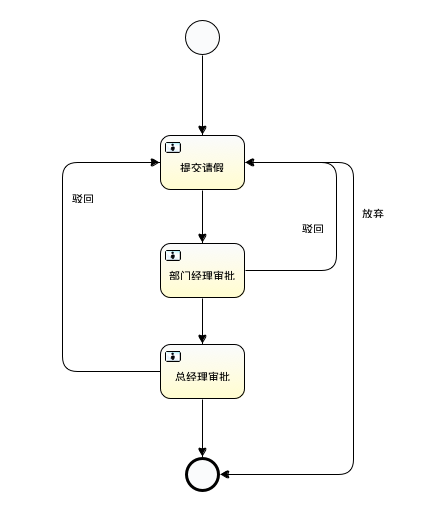

画一张请假流程图
注意
- 一个流程图必须要有一个启动事件, 一个结束事件
- 当一个任务上有多于一条连线时, 必须给不同线设置不同的处理逻辑
- 给任务设置代理人有三种方式
- 写死(不推荐)
- 变量方式配置(我比较喜欢)
- 监听器配置(这个还要在程序里写实现, 不过会更灵活, 看具体需求定)
具体设置地方如下
总结
这篇博客是给完全新手看的, 如果你对流程有一定的理解可以不用看这篇博客
如果博客中有不全的地方, 欢迎在下面留言指出, 谢谢!
写博客不易,转载请保留原文链接,谢谢!
